產品綜述

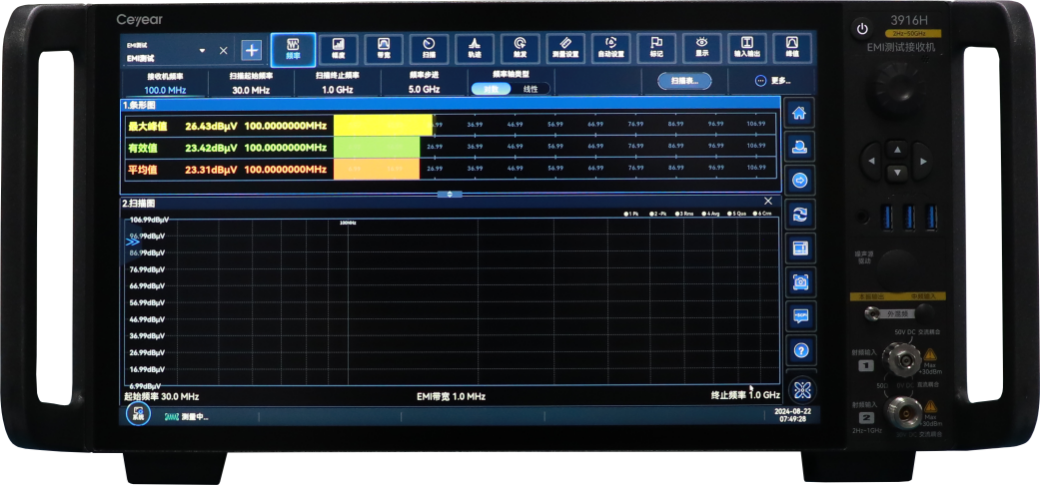

3916 係列EMI測試接收機是針對國內外GB/T6113、GJB151以及CISPR等係列電磁兼容標準推出的一款高性能認證級接收機產品。它具有高靈敏度、高精度、高動態範圍、高速度等特點，支持EMI標準符合性測試、FFT時域快速測試、EMI測試診斷、APD測量、騷擾分析、全功能頻譜分析、實時頻譜分析等多種功能，可應用於電磁兼容標準的預檢測測試和標準符合性測試領域，也可以作為通用高性能全功能頻 譜分析儀應用於微波毫米波信號的測試領域中。
功能特點
-
電磁兼容標準符合性測試

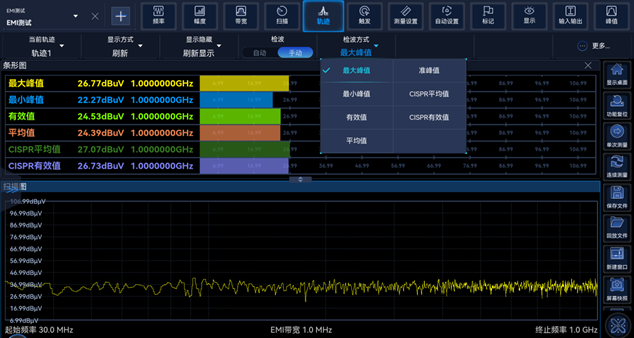

典型的EMI測試界麵
符合電磁兼容標準的FFT時域測試和檢波器
內置預選放大器、全波段預選器
支持多達七種檢波方式同時測試

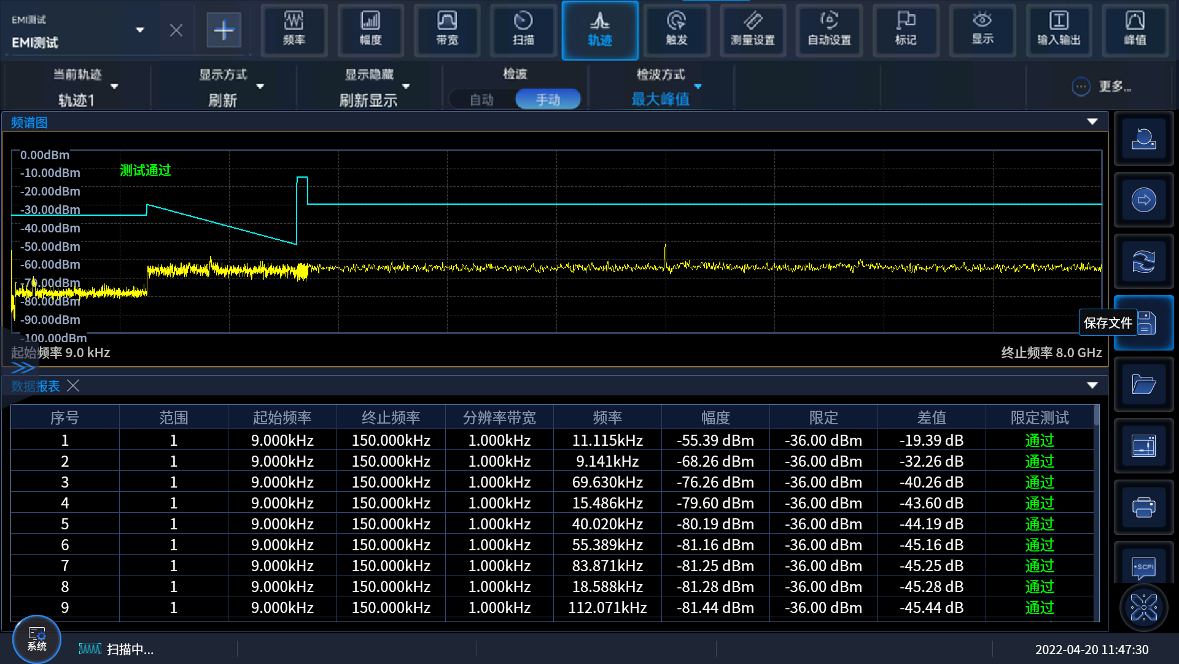

符合性測試結果自動判別

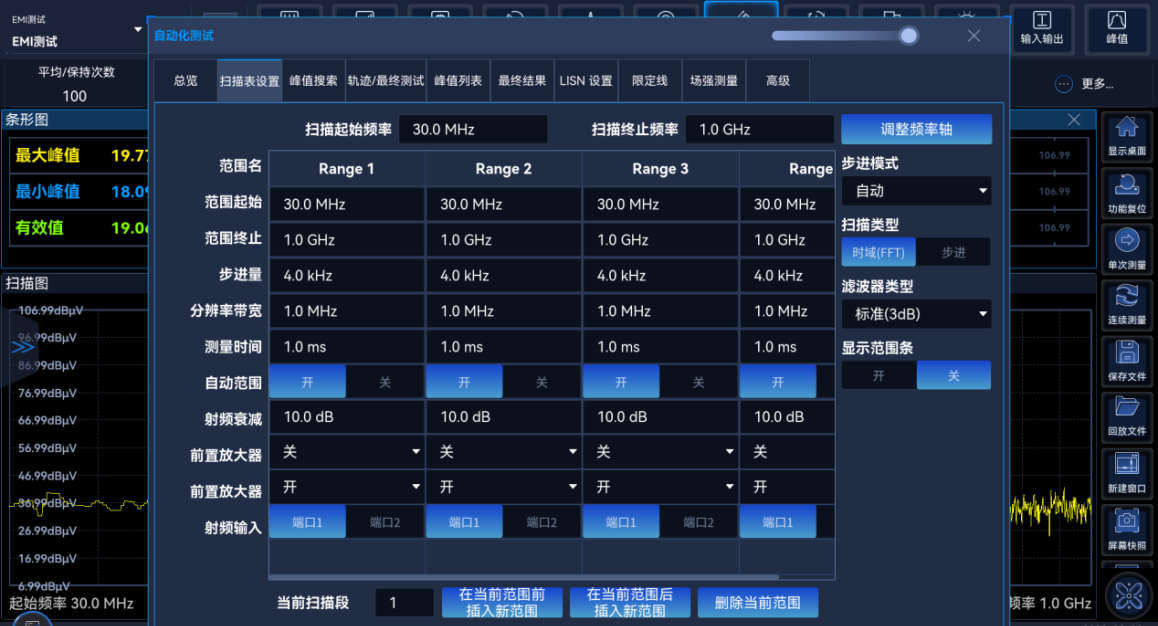

內置標準限值線，並可進行標準限值線編輯、傳輸因子編輯、掃描列表編輯等
-6dB帶寬支持30Hz、300Hz、3kHz、30kHz、300kHz、3MHz等
-
FFT時域快速測試
可提供29.8MHz、390MHz FFT並行處理帶寬
最高16384點的FFT、並行濾波以及檢波
一次FFT步進檢波通道數50~13000，速度提升30倍~8000倍
FFT處理重疊率93.75%以上，幅度誤差0.4dB以內
-
EMI測試診斷
超限峰值的自動搜索
設置限值線餘量，改變列表中的信號入選條件
可自動對一係列頻率點進行多檢波方式的測試
-
APD測量
支持200Hz、9kHz、120kHz和1MHz測量帶寬
最小可測量概率10-7
最大測量時間120s
-
全功能頻譜分析
典型的頻譜分析界麵
信道功率測量
占用帶寬測量
鄰道功率測量
-

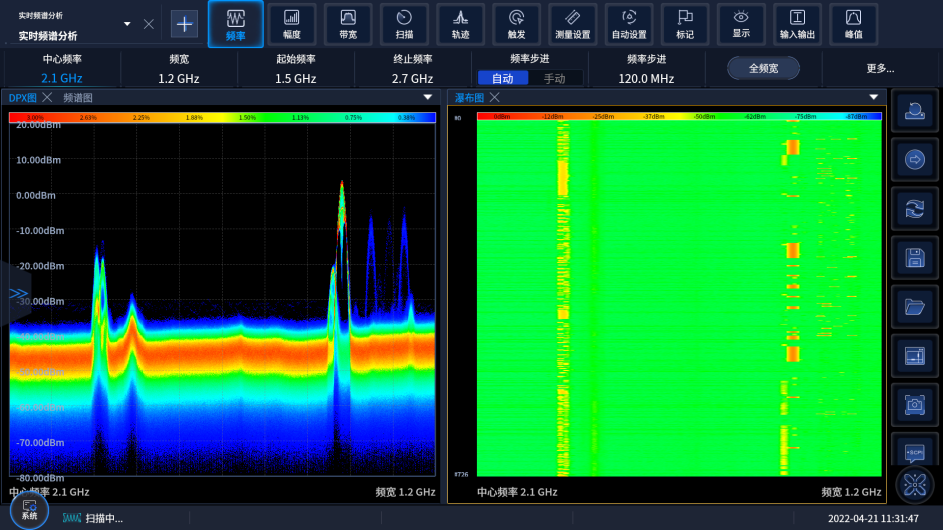

實時頻譜分析
可提供40MHz、200MHz、400MHz帶寬的實時頻譜分析，100%截獲概率（POI）信號最短持續時間優於0.31μs，可用於脈衝信號、毛刺信號、間歇性信號等騷擾信號的捕獲分析。
-
接口豐富
兩個射頻信號輸入端口，射頻輸入2提供浪湧保護
提供本振輸出端口、中頻輸入端口拓展頻率測試範圍
提供USB、LAN、GPIB、DP等多種通用接口
支持IQ數據外部記錄
-
高性能
高頻段覆蓋，全麵支持低軌衛星黃金頻段Ku、Ka頻率測試
高效率，基於FFT時域快速測試的預掃+列表定點終掃可快速定位幹擾頻段
可達-163dBm的典型顯示平均噪聲電平（放大器開）
+27dBm的典型TOI
載波1GHz頻偏10kHz時，-135dBc/Hz的典型相噪
自動校準技術，高穩定性高精度測量信號電平
多解決方案
支持電磁兼容標準符合性測試係統的集成方案
支持電路板級可視化幹擾診斷測試係統集成方案
支持基於TEM小室的芯片級電磁兼容測試解決方案
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
