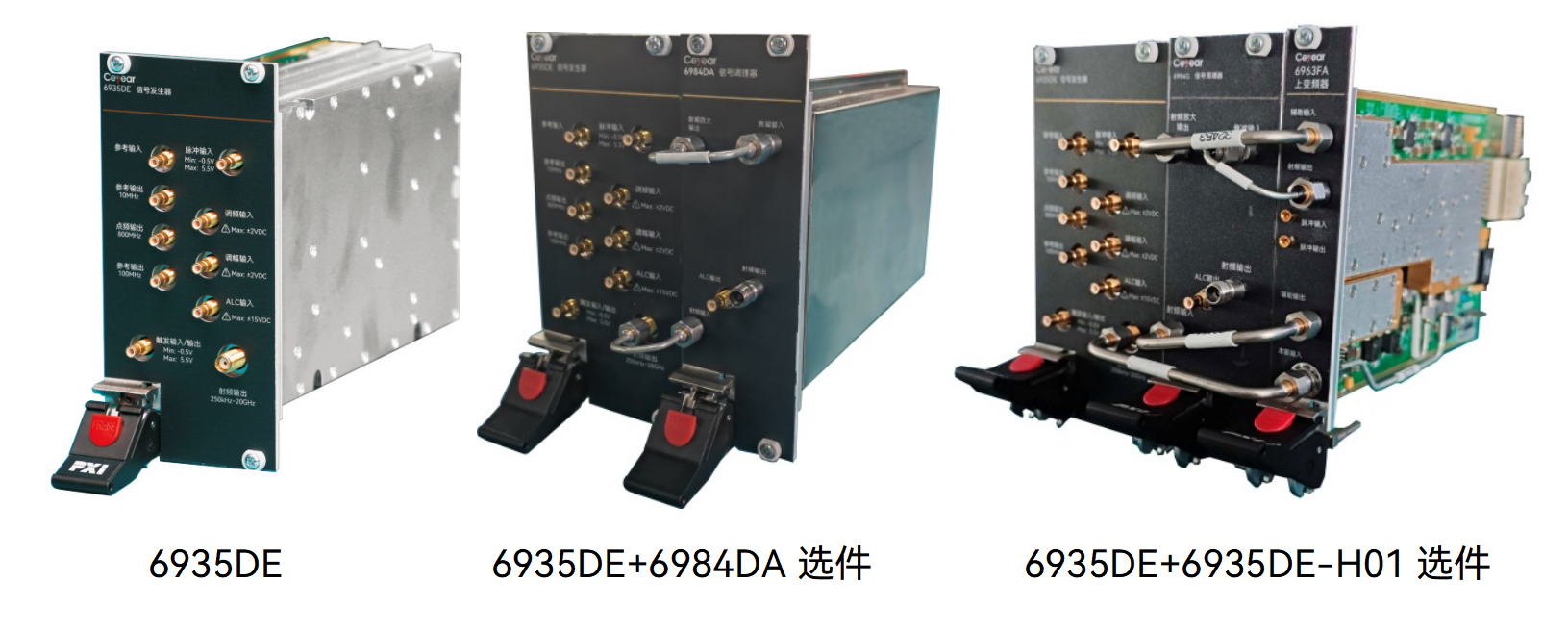

產品綜述

6935DE信號發生器提供頻率範圍250kHz～20GHz/50GHz（6935DE-H01選件，典型值¹可擴展至54GHz）的高純與超低相噪的本振信號，頻率轉換時間小於1ms，單邊帶相位噪聲優於-114dBc/Hz@10kHz頻偏（載波10GHz，典型值¹），可達到台式儀器級別的頻譜純度。

6935DE信號發生器采用3U PXIe結構形式，體積小、重量輕，便於組建PXI/PXIe測試係統，具有很大的靈活性和可擴展性。該產品輸出信號頻率範圍寬、相位噪聲低、頻率分辨力高，優異的性能使其可適用於通信以及導航設備等眾多領域產品的研發、生產、檢測與維護中，可有效降低測試成本並提高測試效率。

主要特點

頻率範圍寬：250kHz～20GHz/50GHz（6935DE-H01選件，典型值¹可擴展至54GHz）
頻率分辨力高：0.001Hz
頻率轉換時間快：≤1ms
體積小：主機為3U 3槽PXIe模塊

功能特點

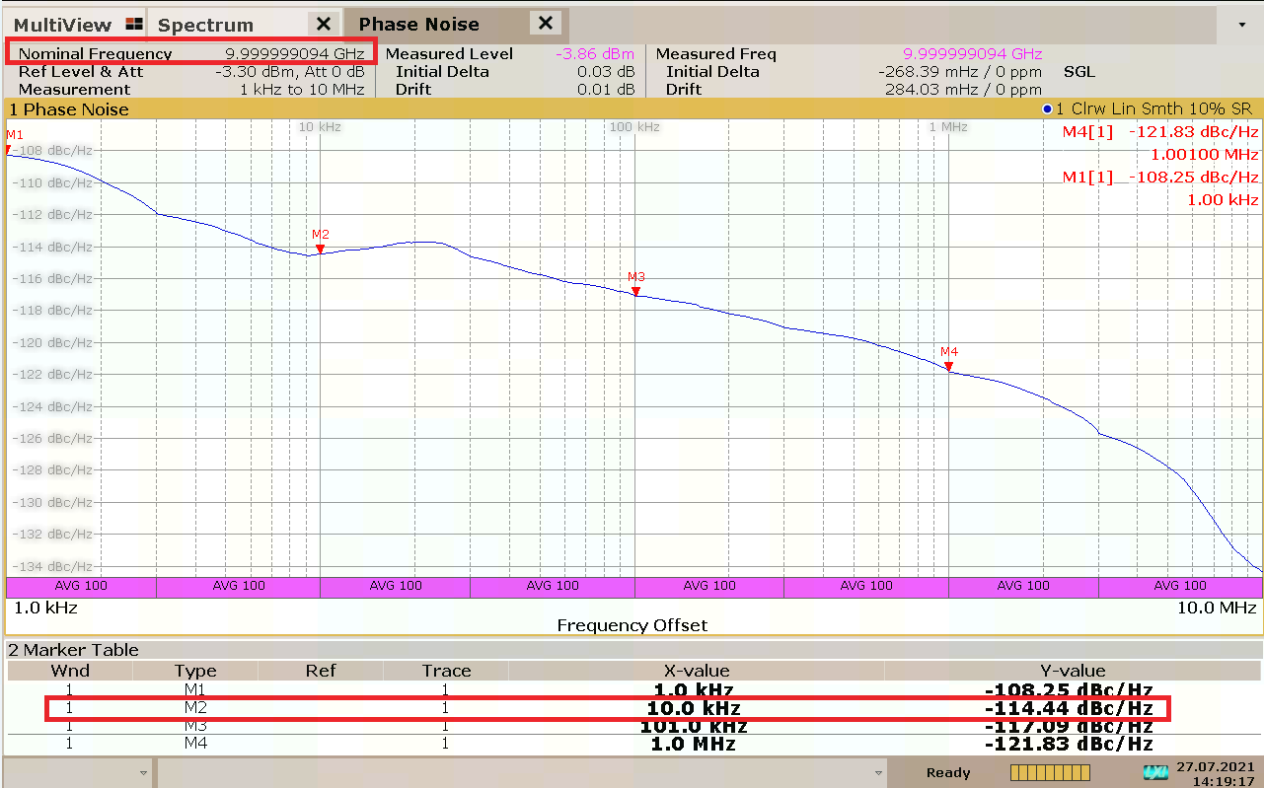

優異的相位噪聲指標

6935DE信號發生器單邊帶相位噪聲優於-114dBc/Hz@10kHz（載波10GHz，典型值¹），能夠滿足大部分應用場景的測試需求。

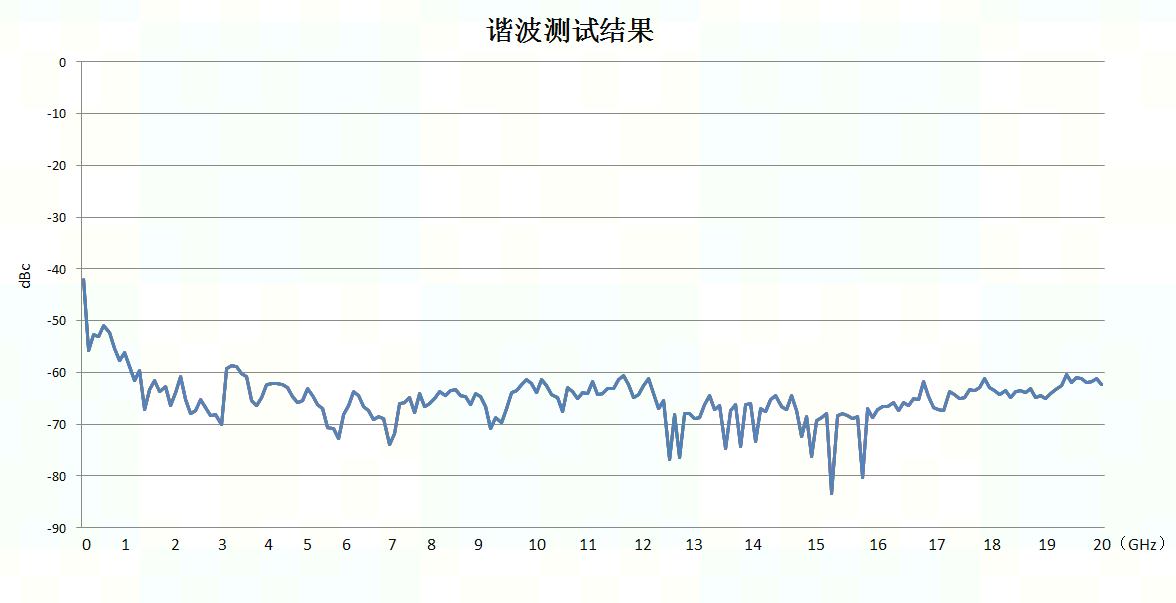

諧波抑製較好

6935DE信號發生器在輸出0dBm功率時，諧波指標能達到≤-35dBc（典型值¹）。

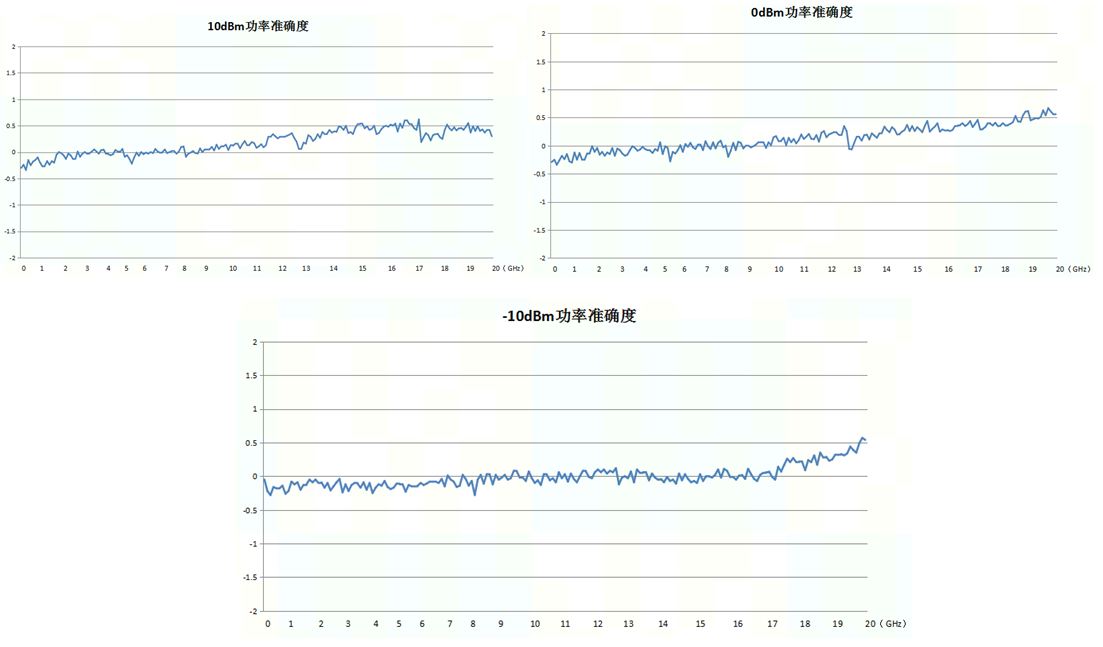

精準的幅度特性

6935DE信號發生器能夠輸出-10dBm～10dBm幅度範圍的微波信號，輸出信號精度高，穩定性好，可以為自動化測試係統提供有力支撐。

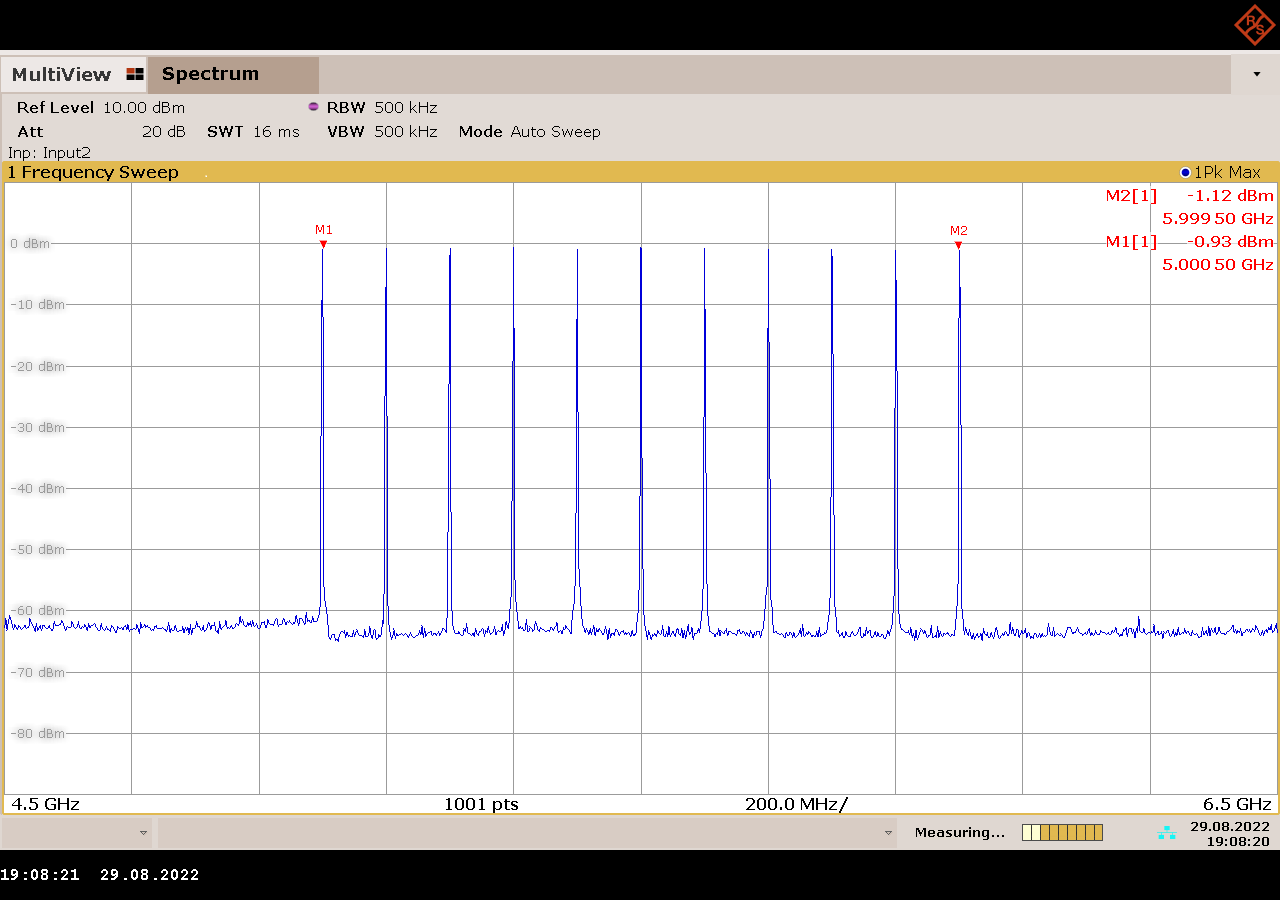

掃描功能

6935DE信號發生器支持輸出信號的掃描功能，用戶可以自己定義需要的測試序列，操作方便簡潔，能夠有效提高測試效率。

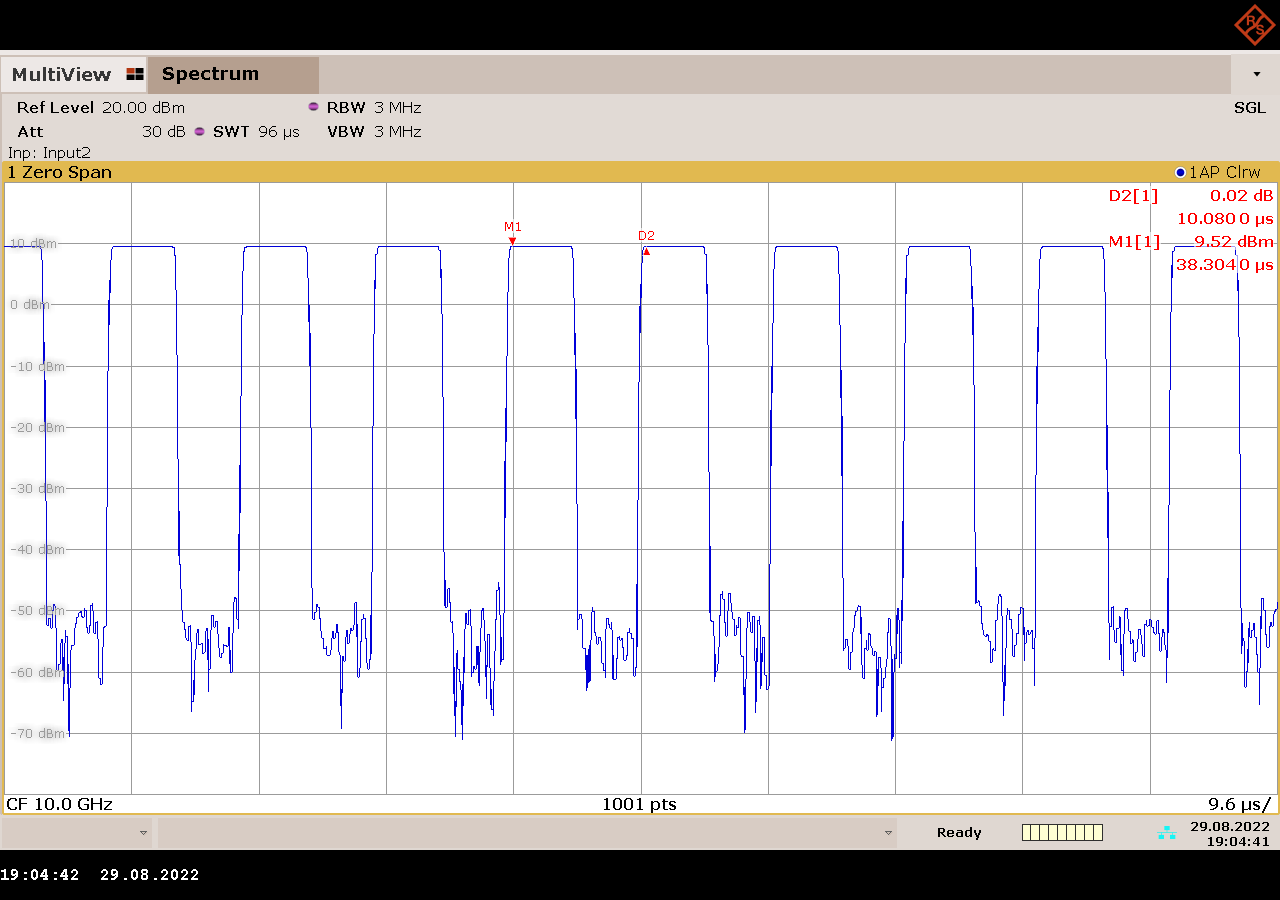

脈衝功能

6935DE信號發生器支持外部脈衝信號輸入，用戶可以將自己需要的脈衝信號輸入6935DE信號發生器中，加載到載波上，操作方便簡潔。
注1：以典型值方式給出的補充特性，僅供用戶參考，不作考核。
