4GHz帶寬實時記錄，深度分析靈活重構
2026-08-27
在寬帶射頻信號的研究與測試中，您是否常受限於信號瞬態突發、分析維度單調或真實測試場景匱乏，導致工作推進受阻？羞羞影院科技寬帶信號采集記錄回放分析解決方案，正是為破解這些難題而生。它以儀器級性能，一站式實現最高4GHz帶寬信號的高保真實時采集記錄、深度分析與靈活重構，打通全鏈路。

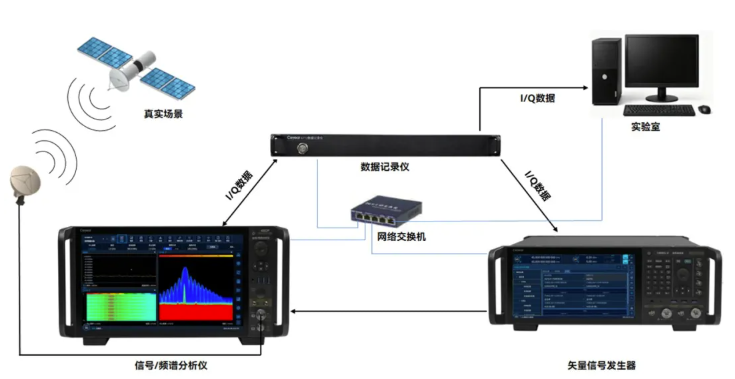

圖1 寬帶信號采集記錄回放分析解決方案架構圖 保真采集：捕獲瞬息，記錄本真 高性能信號/頻譜分析儀具備卓越的射頻性能。在配置前置放大器後，1GHz處顯示平均噪聲電平典型值可達-170dBm/Hz，在分辨率帶寬設置為10kHz時，即便麵對-100dBm級的微弱雷達信號也能清晰捕獲。頻率測量範圍覆蓋2Hz~110GHz，連續記錄信號帶寬範圍為100Hz~4GHz，連續記錄數據速率最高可達20GB/s，結合高性能數據記錄儀，確保信號細節無損記錄。 深度分析：回放原始數據，洞察多維信息 記錄所得的原始IQ數據，可在多種專用信號分析模式下進行深度回放與挖掘。無論是IQ分析、瞬態分析，還是OFDM信號分析、實時頻譜分析，都能從同一份數據中提取豐富信息，為通信鏈路評估、信號特征研究提供強大支撐。例如，憑借高達4GHz的分析帶寬，可對77GHz等頻段車載雷達FMCW信號數據進行回放與深度解析，自動提取關鍵參數，並通過瀑布圖、趨勢圖等多維圖表直觀呈現結果。 圖2 在OFDM信號分析模式下回放解調IQ數據 靈活重構：複現真實場景，賦能高級應用 通過高性能矢量信號發生器，可將記錄所得的IQ數據靈活重構為模擬IQ信號或射頻信號。用戶可自由調整載波頻率和輸出功率等參數，例如，將2GHz頻率下記錄的信號，在50GHz頻率回放生成，重構出獨一無二的“真實場景信號源”。此功能極大地賦能了科研驗證、故障複現、算法測試與係統評估等高級應用場景。
