超寬帶低損耗波紋傳輸線助力太赫茲應用產業落地

2026-07-08

作為太赫茲創新聯盟副理事長單位，麵向太赫茲領域應用產業落地，電科羞羞影院研製出89908型圓錐波紋喇叭天線、88105型波紋傳輸線材料特性測試裝置等係列產品，配合高性能太赫茲測試儀器，推出了9601型太赫茲物質特征譜線測試解決方案，測試頻率按照17個標準波導頻段覆蓋18GHz-1100GHz。

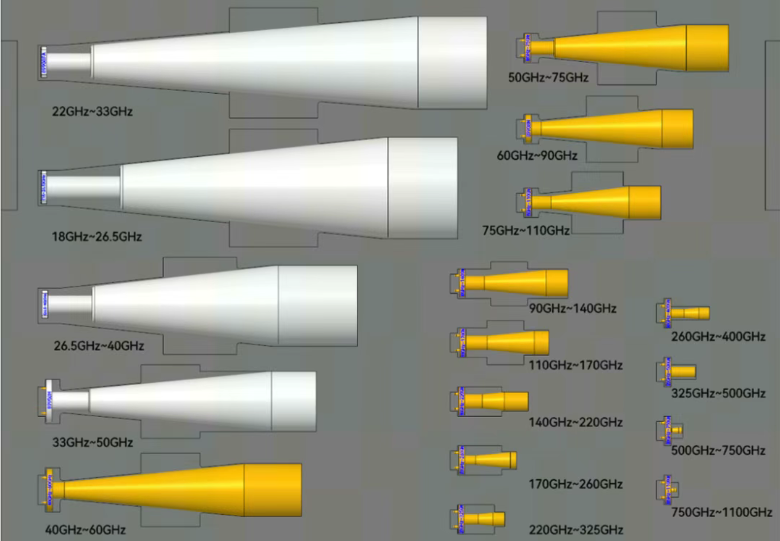

圖1 89908型圓錐波紋喇叭天線

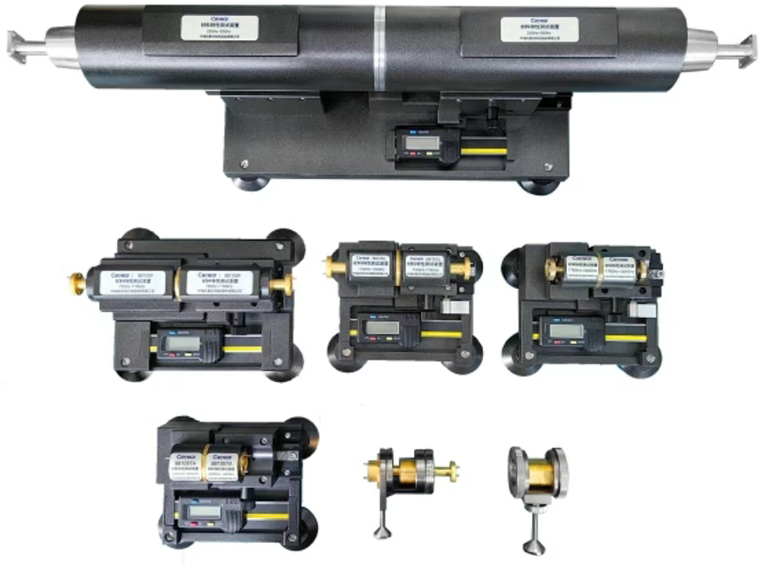

圖2 88105型材料特性測試裝置

太赫茲波紋喇叭天線憑借高輻射效率、高穩定性、低損耗、低交叉極化、寬頻帶覆蓋等綜合優勢，已成為材料電磁參數測試、高速通信、大氣環境遙感探測、射電天文觀測等太赫茲應用的核心前端器件。89908型圓錐波紋喇叭天線具有高增益、低駐波比等特點，18GHz-500GHz頻段駐波比≤1.2，500GHz-1100GHz頻段駐波比≤1.3。

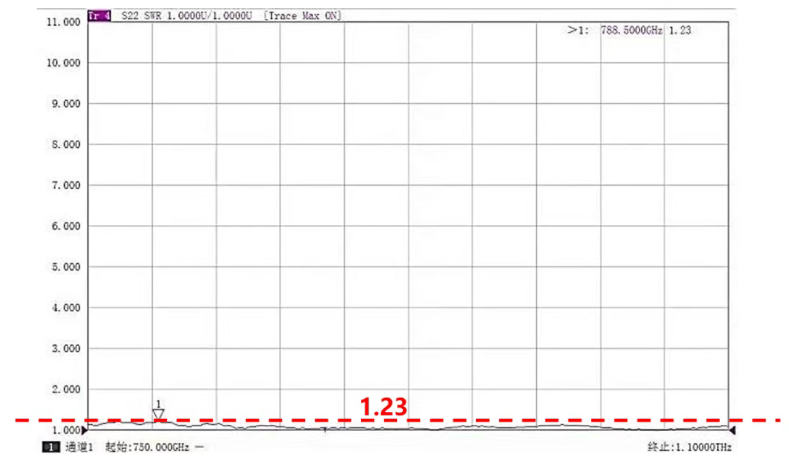

圖3 750GHz-1100GHz圓錐波紋喇叭天線駐波比測試結果

88105型材料特性測試裝置具有低損耗、結構緊湊、穩定可靠、可夾持鎖定樣品及顯示樣品厚度等特點，18GHz-500GHz頻段傳輸損耗≤2dB，500GHz-1100GHz頻段傳輸損耗≤3dB。

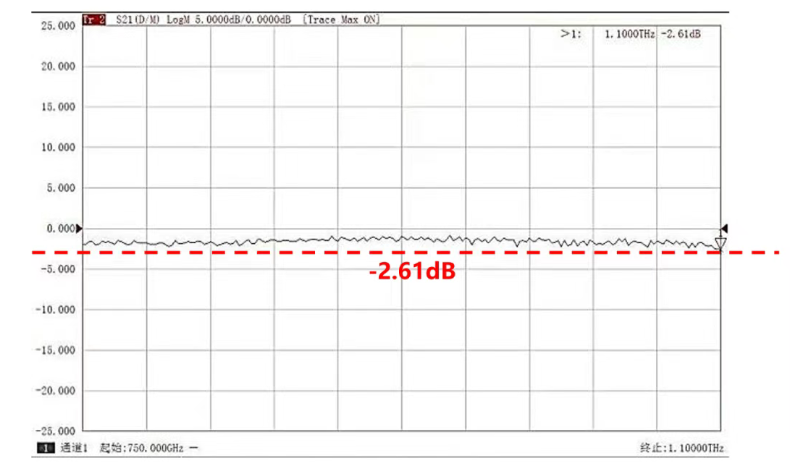

圖4 750GHz-1100GHz材料特性測試裝置傳輸損耗測試結果

目前，89908型圓錐波紋喇叭天線與88105型材料特性測試裝置已在材料電磁參數測試、太赫茲無損檢測、太赫茲生物檢測、物質成分分析等領域得到應用。

1. 材料電磁參數測試領域

采用89908型圓錐波紋喇叭天線配合高性能太赫茲測試儀器及大口徑反射鏡，集成基於準光的太赫茲物質特征譜線測試分析儀；88105型材料特性測試裝置配合高性能太赫茲測試儀器，集成波紋傳輸線太赫茲物質特征譜線測試分析儀；測試軟件兼容主流儀器品牌，可快速便捷地實現固態、粉末、液態、柔性等不同形態不同尺寸的物質太赫茲特征譜線與特征參數的測試分析。

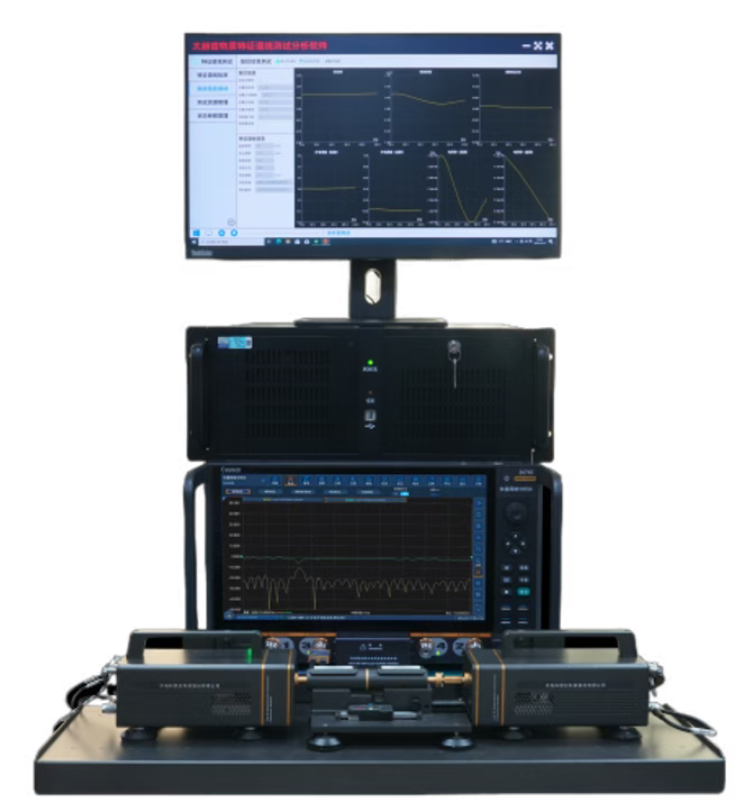

（a）波紋傳輸線

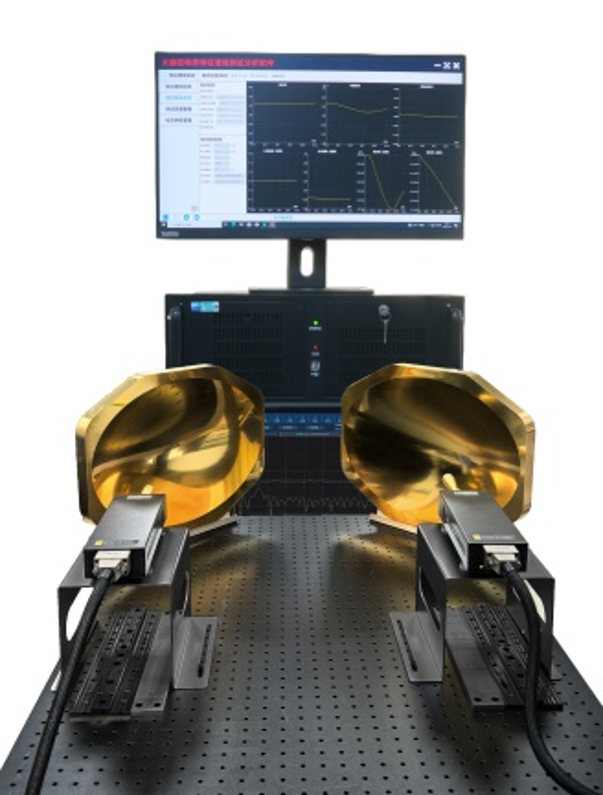

（b）準光

圖5 太赫茲物質特征譜線測試分析儀

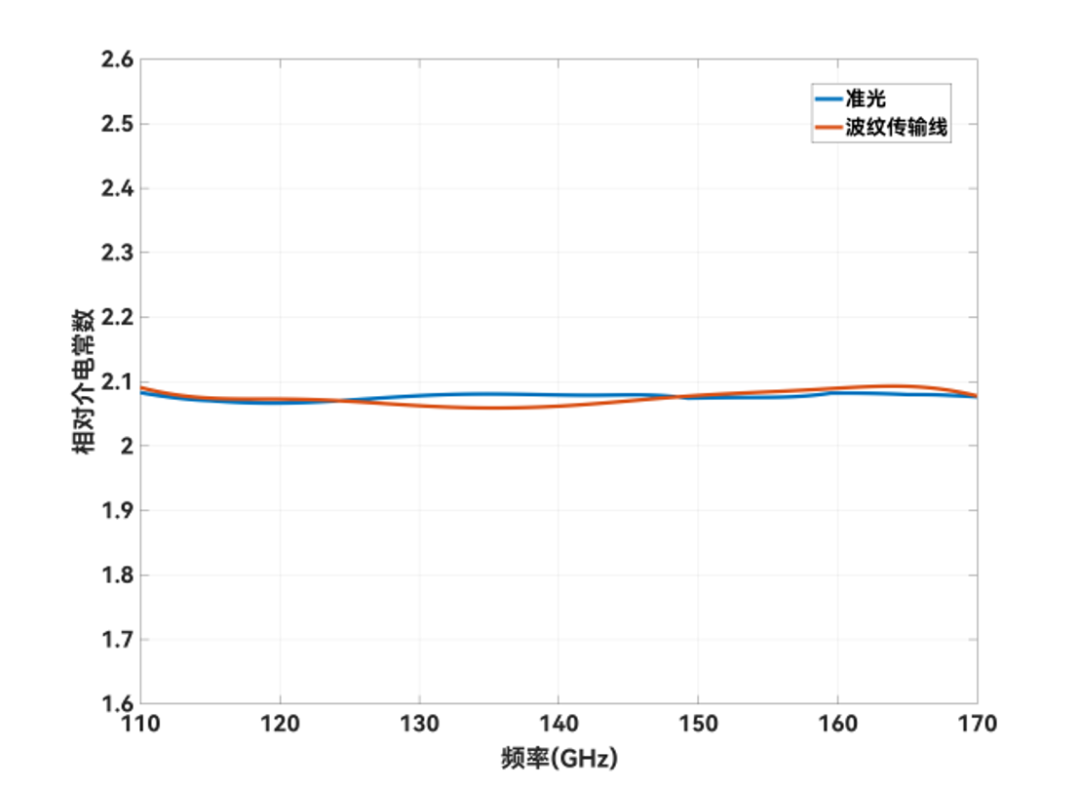

分別利用波紋傳輸線與準光係統對P23-2-2型複合材料相對介電常數測試結果如圖6所示，結果顯示兩種係統測試結果高度一致。

圖6 波紋傳輸線與準光對比測試

2.太赫茲無損檢測領域

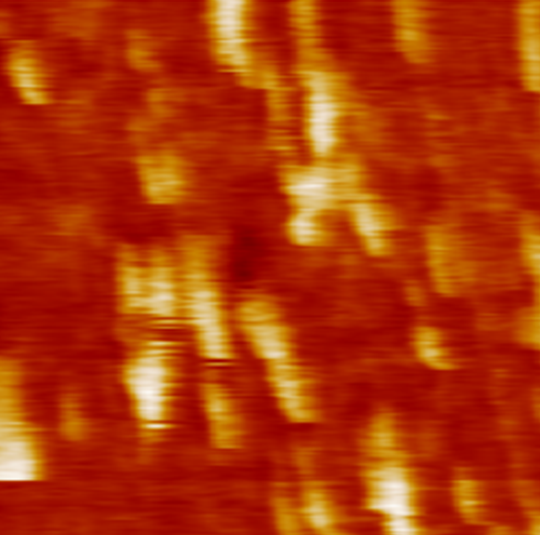

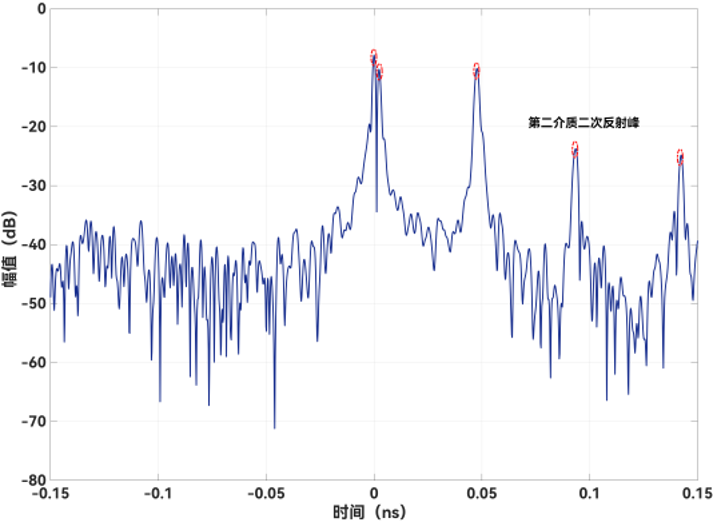

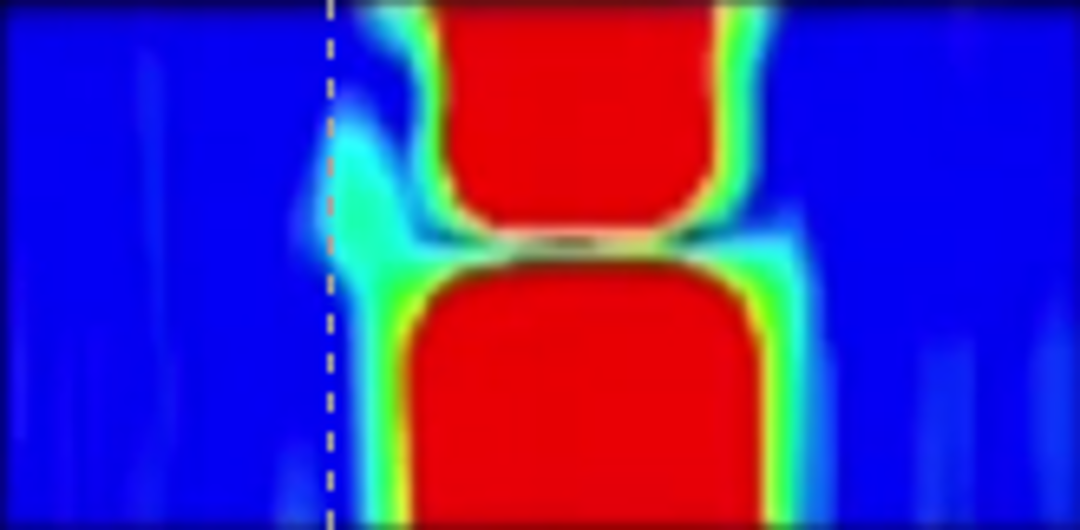

采用89908型圓錐波紋喇叭天線配合太赫茲收發鏈路構建太赫茲無損檢測係統，對由厚度分別為0.21mm、2mm、10mm的雙麵膠、矽和聚四氟乙烯組成的三層介質材料，通過介電參數表征反演得到的厚度測試值分別為0.208mm、2.0105mm和9.9996mm，如圖7（a）所示；精確識別由不同溫度造成的PP-R材料損傷如圖7（b）所示；實現了單層石墨烯表麵缺陷檢測如圖7（c）所示，空間成像分辨率≤80nm。
