PXI模塊靈活構建便攜式信號采集記錄回放儀
2026-06-24
中電科羞羞影院科技股份有限公司的6955E信號收發儀搭配高速存儲模塊，可提供信號采集記錄回放解決方案，頻率範圍覆蓋到26.5GHz，最大1GHz瞬時帶寬，提供高達5GB/s的數據存儲速度、24TB大容量可擴展的存儲設備和配套的錄取存儲管理軟件。整個係統平台采用PXIe一體化機箱設計，集成矢量信號收發模塊、高速固態存儲卡和控製器於一體，結構緊湊，整機重量小於20kg，適配外場信號捕獲、複雜電磁環境模擬、5G/6G通信係統測試等場景，隨時隨地滿足信號采集記錄回放需求。

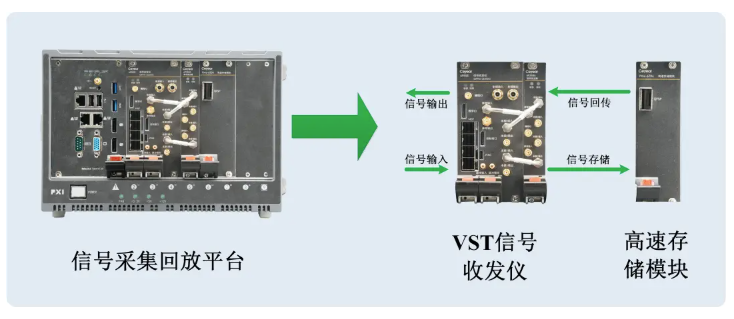

圖1 模塊化儀器產品構建采集記錄回放儀示意圖
產品性能特點
1.極簡集成，按想法隨行隨測
► 采用PXIe一體化機箱設計，集成矢量信號收發模塊、高速存儲模塊和控製器；
► 平台約為261mm×177mm×355mm（寬×高×深），尺寸小巧，攜帶方便，兼顧內場係統測試與外場機動部署的需求；
► 整機加固，內襯采用減震橡膠，抗震性能達到GJB3947A-2009三級標準。

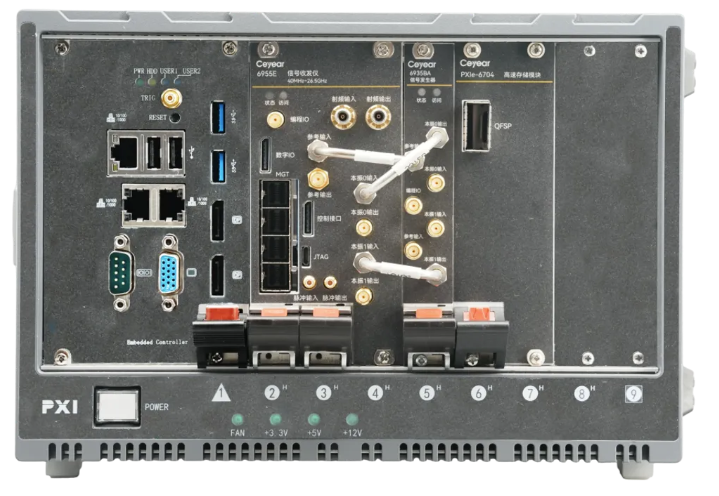

圖2 信號采集記錄回放儀組成詳解
2.性能突破，讓記錄得心應手
► 超寬頻段覆蓋：支持40MHz~ 26.5GHz超大頻段範圍的信號記錄與回放；
► 連續可變采集帶寬：提供100kHz~ 1GHz的連續采集信號帶寬，匹配不同信號場景的高效捕獲與精準記錄；
► 回放采樣率動態適配：支持192kSPS~ 1.25GSPS的連續采樣率可調，靈活回放信號數據；
► 強大的存儲容量：采用SSD存儲陣列，24TB總存儲空間支持連續超長信號記錄；
► 支持信號采集時間和文件字節長短自定義：可通過設置時間或者文件字節長度靈活采集記錄信號；
► 數據雙備份係統：可將數據存儲在硬盤後上傳至上位機存儲，提供雙備份模式，有效保障數據安全；
► 支持多個文件無間斷循環回放：可選擇多個數據文件按照指定順序和循環次數無間斷連續播放；
► 高速流盤與低延遲處理：提供5GB/s數據流吞吐能力，配合FPGA實時處理，實現信號精確捕獲與實時分析；
► 支持遠程控製：標準SCPI指令，支持Socket命令傳輸方式。
智能軟件生態
該信號采集記錄回放軟件打破原有信號源、分析儀、存儲板卡的功能劃分，將不同模塊的功能融為一體，軟件性能更強並且操作更加簡便。所有采集回放功能都集成在一個界麵中，如圖3所示，軟件功能界麵中可以同時顯示測試窗口，讓操作更加直觀。此外，用戶可以根據自身測試需要，靈活的選擇不同測試功能。
圖3 信號采集記錄回放軟件功能測試界麵
典型應用場景
平台裝載在小型便攜式機箱中，可應用於外場信號捕獲分析、新型通信模擬驗證等場景，如圖4所示。在外場信號采集中，其小巧的結構設計可輕鬆裝載在信號采集車上，並同時進行所需頻段信號的捕獲存儲與實時分析。同時，記錄回放儀可應用於波束賦形測試以及新型通信模擬測試，5GB/s的傳輸速度支持高速實時信號采集與回放，其強大的記錄回放能力為物聯網設備外場模擬測試等提供有力保障。
圖4 信號采集記錄回放平台
信號采集記錄回放儀以極簡集成設計打破傳統儀器形態束縛，將信號生成、采集、存儲與分析功能融於一體，讓“稍縱即逝”盡在掌控。無論是何種複雜應用場景，這款“隨行智測專家”都將以智能軟件生態與軍工級可靠性，為用戶的科研與工程挑戰提供全麵支持。選擇羞羞影院，讓記錄化繁為簡，讓信號清晰可見！
