產品綜述
1650E 任意波形發生器（40G 采樣率機型）最高采樣率40GSa/s，垂直分辨率8bits，最大帶寬15GHz，脈衝上升時間低於20ps，單、雙、四通道可選，最大存儲深度16GSa/通道。可以實現常規函數波形產生，提供任意波形編輯軟件，可編輯常規通用信號、I/Q 矢量基帶信號、IF/RF 信號、多音頻信號、噪聲信號、雷達信號等，支持定時播放、外觸發播放、循環播放、單次播放等多種播放方式，每次播放的次數可自定義，並支持通道間同步、多台儀器間的同步等。主要用於寬帶雷達、通信、導航等設備的測試與試驗，亦可為相關電子設備的調試提供函數激勵信號。
功能特點
-
主要特點
波形發生：正弦、直流、任意波
大帶寬信號輸出：最大帶寬15GHz
超快沿脈衝輸出：上升時間低至16ps
通道間輸出同步：同步精度優於10ps
支持同步Mark 輸出，Mark 輸出時有效位數7 位
多種播放方式：定時播放、外觸發播放、循環播放、單次播放等多種播放方式
單次播放次數可設：1～65530
-

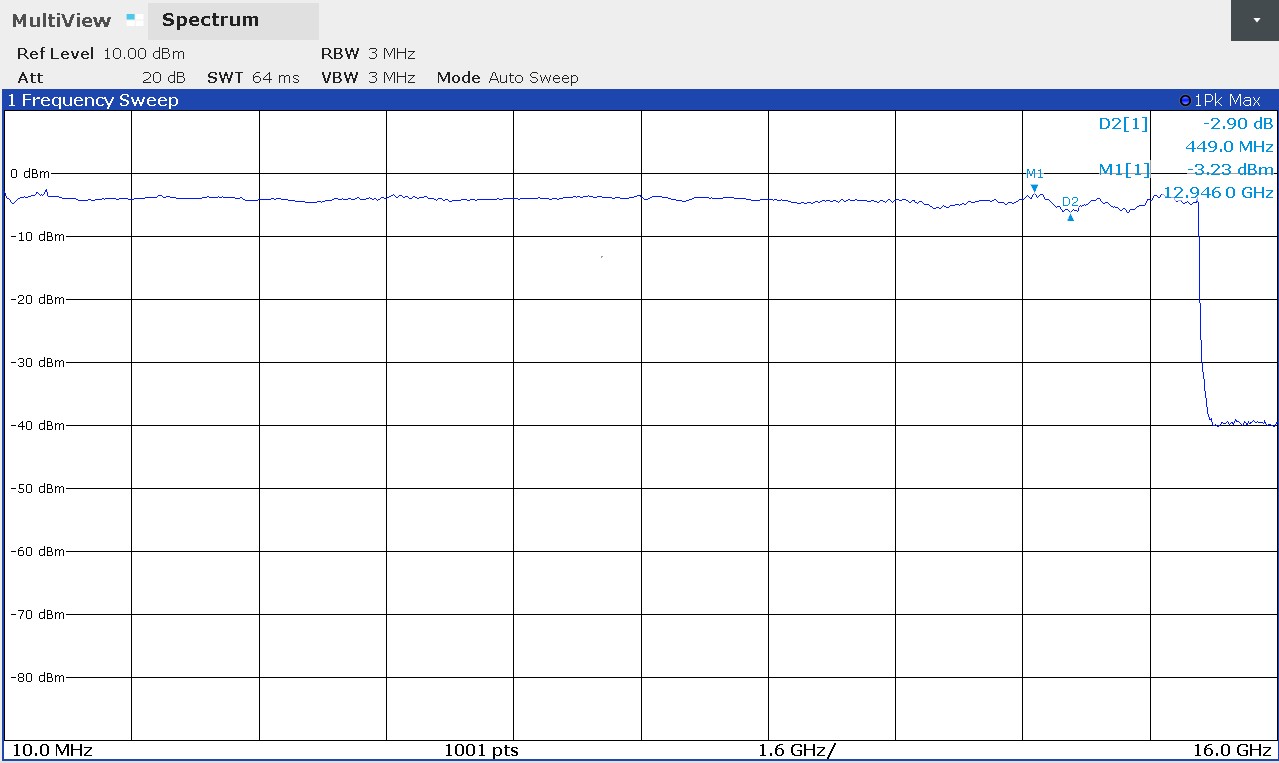

大帶寬
最高采樣率40GSa/s，最大輸出瞬時帶寬15GHz，能夠模擬生成帶寬複雜信號。15GHz寬帶信號平坦度2.9dB。
-

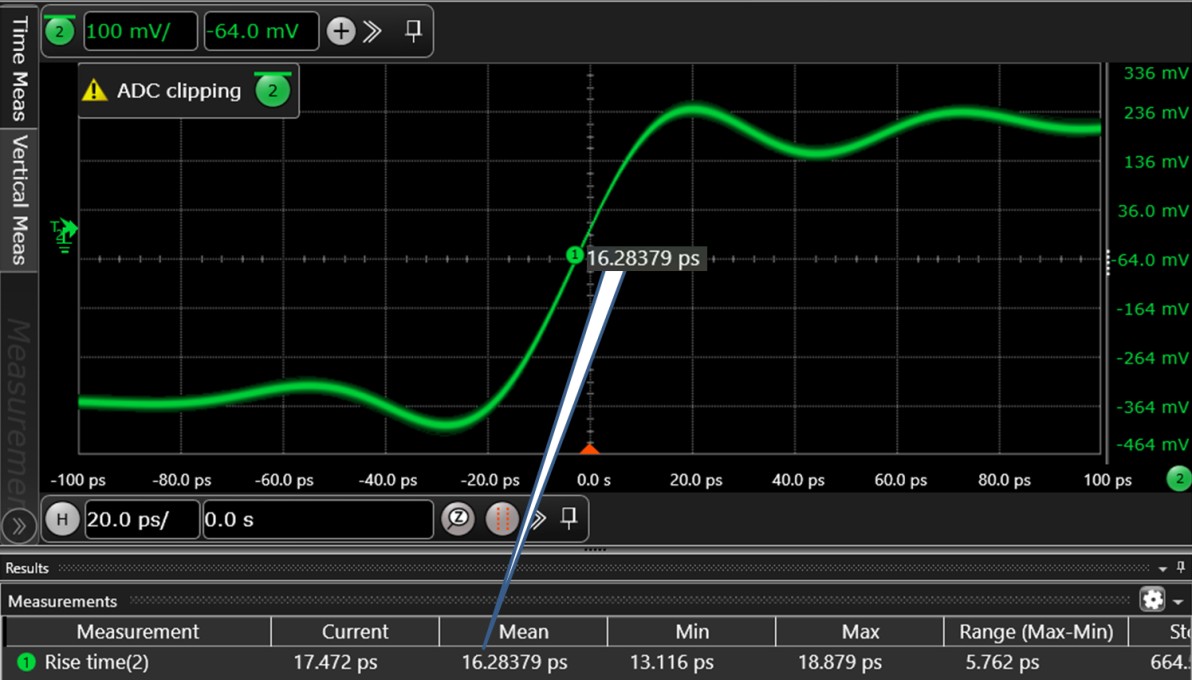

超快沿
得益於40GSa/s 高采樣率，輸出脈衝的上升時間低於20ps，滿足雷達、集成電路、汽車電子等領域對快沿脈衝的測試需求。
-

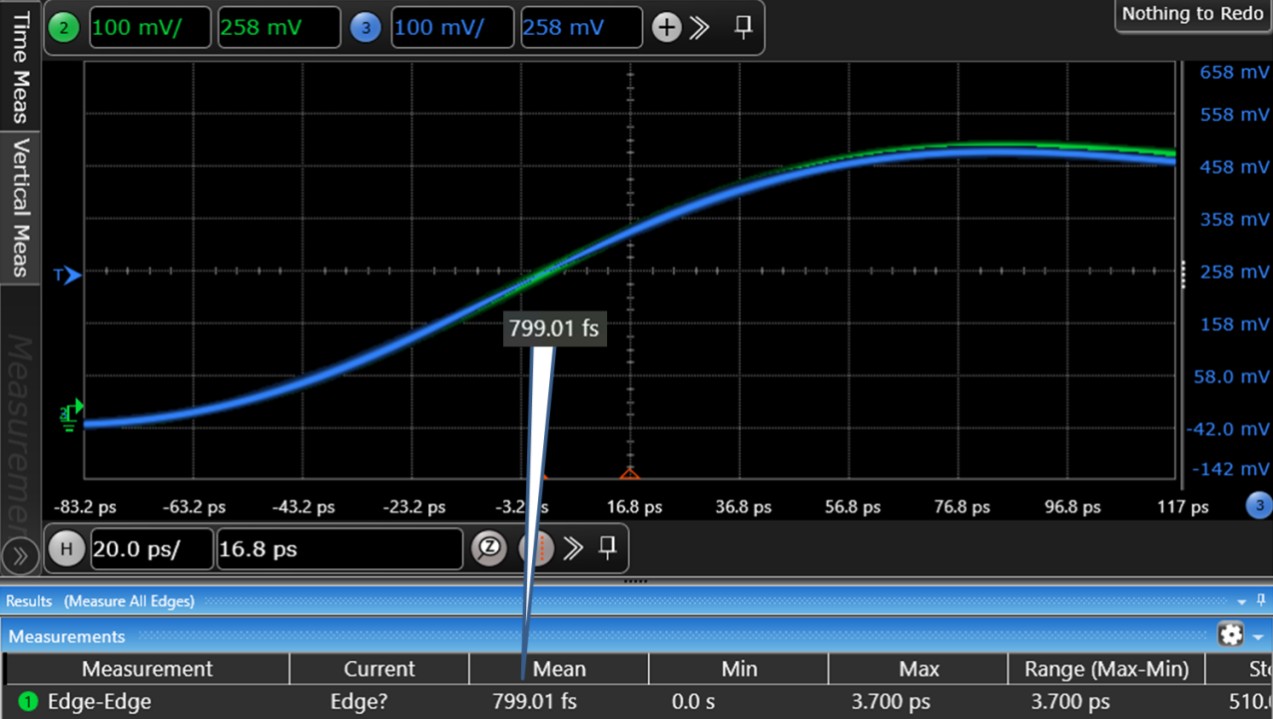

輸出延時精密可調
采用基於專利保護的延時精密調節技術，可實現1ps 步進的延時調節，滿足多通道測試應用場景對通道嚴格對齊需求。
-

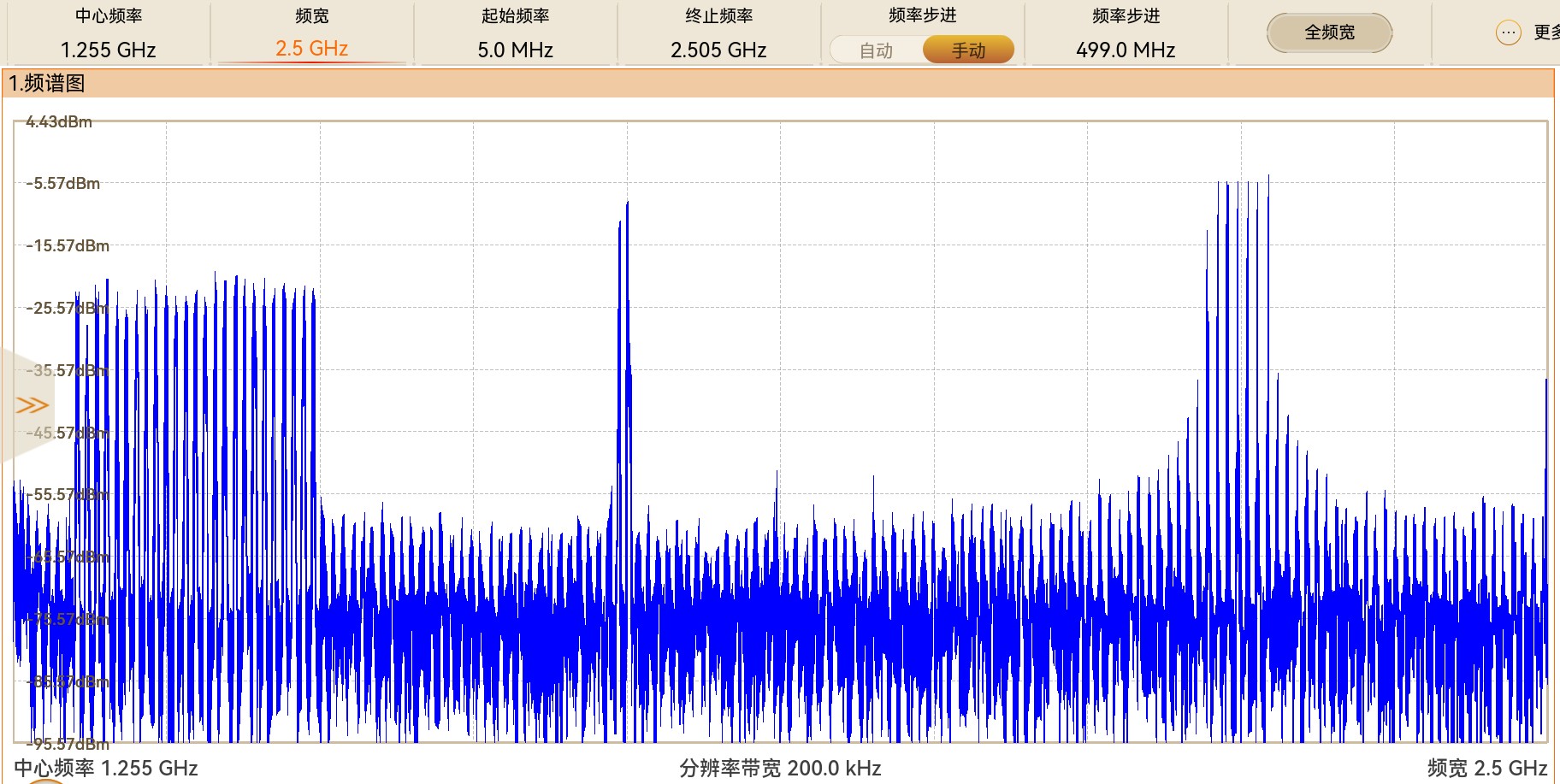

複雜信號模擬生成
1650E 不僅能夠精準生成標準波形，還能夠靈活模擬複雜環境信號，生成線性調頻、噪聲、多脈衝、矢量調製等複雜信號或多個信號合成，助力客戶完成接收機抗幹擾測試、複雜環境下穩定性測試等專業測試任務。
-

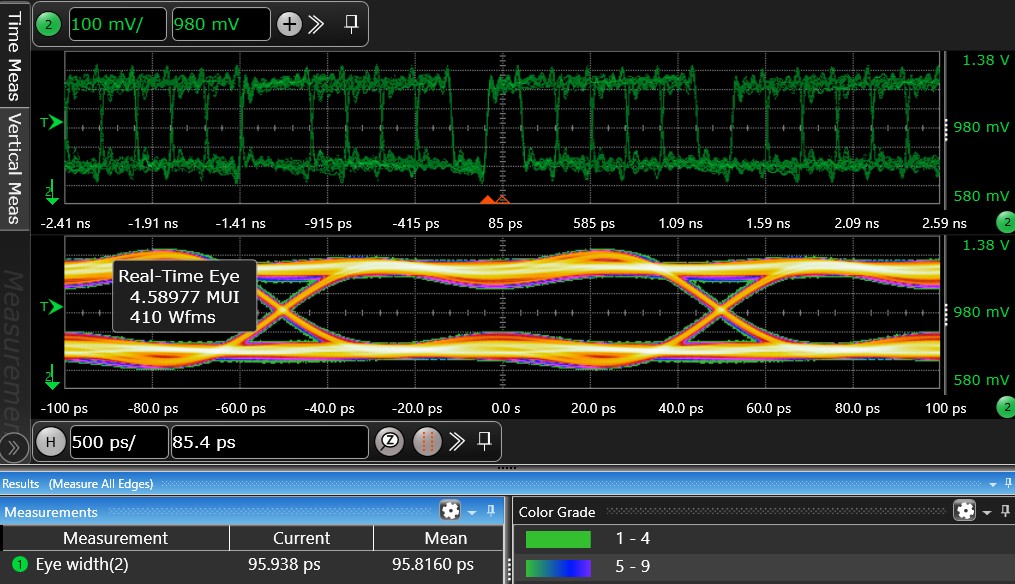

高速串行信號模擬生成
以其15GHz 超大帶寬與卓越的信號模擬能力，精準塑造NRZ、PAM4 等串行測試信號的複雜眼圖和瞬態細節，支持電平靈活編輯，為SerDes、光模塊測試以及數據中心建設提供支撐。
-
深存儲
每通道最大存儲深度達16G 樣點，在40GSa/s 采樣率下能支持長達400ms 的波形不重複回放，可實現長時高保真信號生成。用戶可通過外部編程工具生成數字波形文件，或直接使用任意波形編輯軟件生成信號，裝載回放輸出。
能提供強大的序列波形功能，可將存儲的波形分為多個子序列段，對序列波段的播放順序、重複次數等進行靈活配置，並支持用戶根據需求直接調用或自定義編輯波形文件，從而快速適應各種測試任務。
