低損耗材料介電性能測試解決方案

解決方案

材料測試

查看全部解決方案

方案概述

低損耗材料介電性能測試係統測試頻率範圍可達0.4GHz~170GHz，可實現低損耗材料複介電常數高精度測試。係統由矢量網絡分析儀、S參數測試模塊、測試腔體夾具、連接電纜及係統軟件等組成，根據用戶不同頻率測試需求，可選用開放同軸諧振腔、分體諧振腔、開式諧振腔、微擾諧振腔、圓柱諧振腔等等進行測試。
低損耗材料介電性能測試係統具有測試精度高、測試速度快、測試便利等優點，采用一腔多模技術，可實現同一腔體寬頻帶內多頻點介電性能測試功能。
功能特點
- 主要特點

  l 測試精度高、速度快
  l 係統配置簡單、易操作
  l 測量軟件簡單易用，自動化程度高

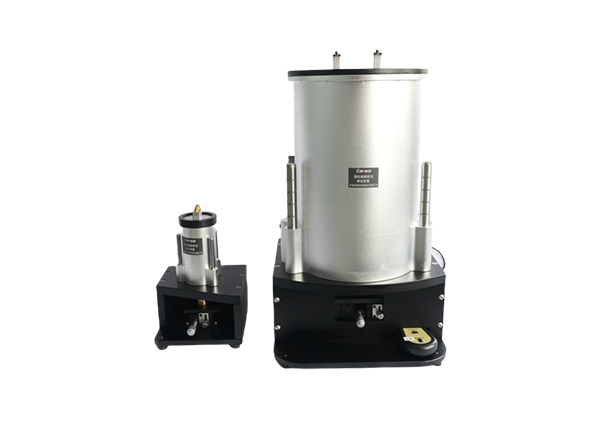

- 開放同軸諧振腔測試方法

  開放同軸諧振腔測試法根據用戶需求可選用0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz、1GHz/3GHz/5GHz/7GHz/9GHz、2GHz/6GHz/10GHz/14GHz/18GHz三種規格腔體進行測試。開放同軸諧振腔操作方便，樣品要求低，僅需將樣品加工成長寬尺寸1cm見方以上、表麵光滑的方片即可，樣品放置在諧振腔頂端。該方法特點是測試方便，可在一定頻帶內完成多個頻點的高精度測試。
- 分體式諧振腔測試方法

  分體式諧振腔為對稱型半圓柱結構，待測試樣品加工成平板狀放置在兩個半腔之間。利用加載樣品前後諧振特性參數改變進行計算得到材料相對介電常數和損耗角正切。分體諧振腔為單點頻測試諧振腔，可根據用戶測試頻點需求定製腔體。

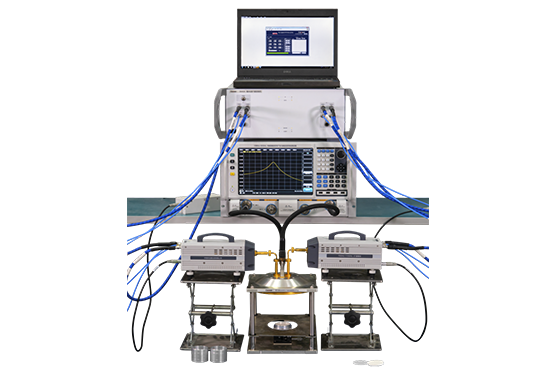

- 開式諧振腔測試方法

  開式諧振腔測試平台為開放式結構，具有超寬頻帶（12GHz~170GHz）測試的優點，在電損耗角正切測量精度上具有優勢。根據用戶不同測試頻率需求可選配不同配置的開式諧振腔測試平台。
- 微擾諧振腔測試方法

  測試采用圓柱微擾諧振腔測試夾具，諧振腔測試為單點頻測試，測試樣品為長條形圓柱或矩形條，根據用戶需求可定製測試頻點。
- 圓柱諧振腔測試方法

  測試采用圓柱諧振腔測試夾具，諧振腔測試為多點頻測試，測試樣品為片狀，測試模式選用TE _{0mn_。}
- 係統軟件

  測試軟件可以測量固體介質材料的介電常數、損耗角正切等電性能參數，軟件可自動進行多頻點識別測試（部分方法）。
- 介電性能計算功能

  根據空腔及加載樣品後的S參數，可對低損耗類樣品的Q值及諧振頻率進行識別並提取，通過軟件實現寬頻帶下對樣品多頻點計算功能。

典型應用

根據空腔及加載樣品後的S參數，可對低損耗類樣品的Q值及諧振頻率進行識別並提取，通過軟件實現寬頻帶下對樣品多頻點計算功能。

技術規範

功能要求及技術指標	開放同軸諧振腔法	分體諧振腔法	開式諧振腔法	微擾諧振腔法	圓柱諧振腔法
頻率範圍	0.8GHz～18GHz	5GHz～20GHz	12GHz～170GHz	0.4GHz～20GHz	2GHz～7GHz 7GHz～18GHz
選用模式	TEM_00n	TE₀₁₁	TEM_00n	TM_0n0（圓）	TE _0mn
測試參數	相對介電常數、介電損耗角正切
工作方式	多頻點測試	單頻點測試	多頻點測試	單頻點測試	多頻點測試
相對介電常數測量範圍	1～30				1～10
相對介電常數實部測量精度	±1.5%				±2%
電損耗角正切測量範圍	0.1～0.001	0.01～0.0001	0.01～0.0001	0.01～0.0005	0.05～0.00015
被測材料類型	均勻片狀固體材料			杆狀/柱狀固體材料	均勻片狀固體材料
材料尺寸	長度1～2cm方片，厚度均勻、平整度好	直徑50mm（105mm）圓片，厚度0.05～3mm	直徑50mm（80mm）圓片，厚度1～3mm	根據測試頻點確定對於1GHz腔體，建議直徑10mm、長度120mm的圓柱/棒型樣品	直徑180mm或者直徑50mm、厚度5.0mm的圓片

訂貨信息

l 主機：

矢量網絡分析儀係列

l 標配

序號	名稱	說明
1	係統測試軟件	控製設備，進行計算、顯示測試結果
2	相關附件	連接電纜、工具等
3	用戶手冊	快速使用入門

l 選件

序號	名稱	說明
1	開放同軸諧振腔Ⅰ	測試頻點0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz
2	開放同軸諧振腔Ⅱ	測試頻點1GHz/3GHz/5GHz/7GHz/9GHz
3	開放同軸諧振腔Ⅲ	測試頻點2GHz/6GHz/10GHz/14GHz/18GHz
4	真空泵	用於開放同軸諧振腔吸附測試樣品
5	開放同軸多參考樣品校準件	開放同軸校準
6	開式諧振腔	測試頻率20GHz~50GHz
7	開式諧振腔	測試頻率20GHz~67GHz
8	開式諧振腔	測試頻率20GHz~110GHz
9	開式諧振腔低頻選件	測試頻率12GHz~18GHz
10	開式諧振腔高頻選件	測試頻率110GHz~170GHz
11	擴頻控製機	對於二端口矢網需要，本振中頻分配
12	測試電纜	連接擴頻控製機、矢量網絡分析儀、腔體等
13	S參數測試模塊	擴頻測試模塊，50GHz~75GHz
14	S參數測試模塊	擴頻測試模塊，75GHz~110GHz
15	S參數測試模塊	擴頻測試模塊，110GHz~170GHz
16	隔直模塊、衰減器等	搭配模塊使用
17	分體諧振腔I	單頻點測試，5GHz
18	分體諧振腔II	單頻點測試，10GHz
19	分體諧振腔III	單頻點測試，15GHz
20	分體諧振腔IV	單頻點測試，20GHz
21	微擾諧振腔	單頻點測試
22	圓柱諧振腔I	多頻點測試，2GHz～7GHz
23	圓柱諧振腔II	多頻點測試，7GHz～18GHz
24	同軸轉接器	用於不同接口之間轉接
25	標準測試樣品（數值公開）	聚四氟乙烯/熔融石英等，驗證測試精度
