解決方案
材料電磁參數測試解決方案
-
方案概述

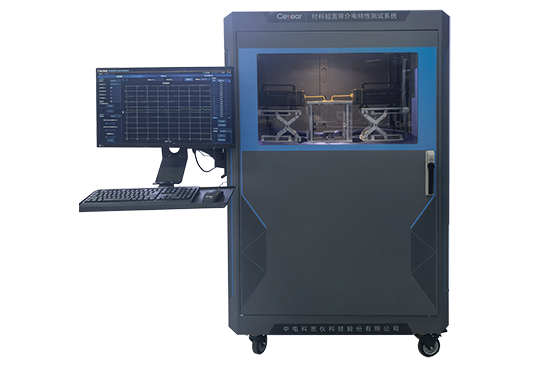

材料電磁參數測試係統測試頻率範圍覆蓋100MHz～500GHz，可實現材料複介電常數、複磁導率等參數測試。係統由矢量網絡分析儀、S參數測試模塊、測試夾具、係統軟件、測試天線以及其他測試附件等組成，根據用戶不同頻率、材料類型的測試需求，可選用同軸空氣線、波導腔、同軸探頭以及自由空間測試裝置等多種不同夾具進行測試。
-
-
功能特點
-
主要特點
l 係統配置靈活，測試方法齊全
l 自動測量軟件簡單易用，方便快捷
l 一次連接同時測量多個參數
l 兼容多種測試夾具
-
同軸空氣線測試方法
需將被測樣品加工成環狀放置在夾具內部，隨後進行全二端口校準，接著放置被測樣品，利用加載樣品後的S參數、夾具及樣品厚度等參數進行計算，即可得到樣品在寬頻帶下的電磁參數，該方法特點是測試速度快、寬頻帶，同時針對粉末樣品，可配置製樣模具，便於用戶製備圓環狀樣品（樣品尺寸內徑3.04mm、外徑7mm）。我單位提供的同軸空氣線根據接口形式分2種，即N型（空氣線長度80mm）、7mm型（空氣線長度多種）。
-
波導傳輸線測試方法
需將被測樣品加工成矩形塊狀放置在夾具內部，隨後利用相應頻段的波導校準件完成全二端口校準，在校準方法的選擇上，可分別進行SOLT和TRL兩種校準方式，被測樣品要求為相應頻段的標準波導口徑尺寸，最後在波導夾具中放置被測樣品，利用加載樣品後的S參數、夾具及樣品厚度等參數進行計算，即可得到樣品在相應頻段下的電磁參數，該方法特點是測試操作簡單，測試精度高。此外，可提供一體化波導測試裝置，不需要定位銷固定，進一步提升操作便利性。
-
自由空間測試方法
在開放式狀態實現測試，通常該方法在40GHz以下選用透鏡天線，40GHz以上選用太赫茲角錐喇叭天線或者高增益透鏡天線。該方法采用GRL、TRL校準方式，特點是對於材料要求相對較低，且支持毫米波及太赫茲頻段測試。
-
同軸探頭測試方法
可使用開口同軸探頭對均勻、各向同性的流體、流體、粉體材料的相對介電常數及損耗角正切的檢測，校準方式為單端口校準，該方法特點是可對高損耗型樣品在寬頻帶進行測試。
-

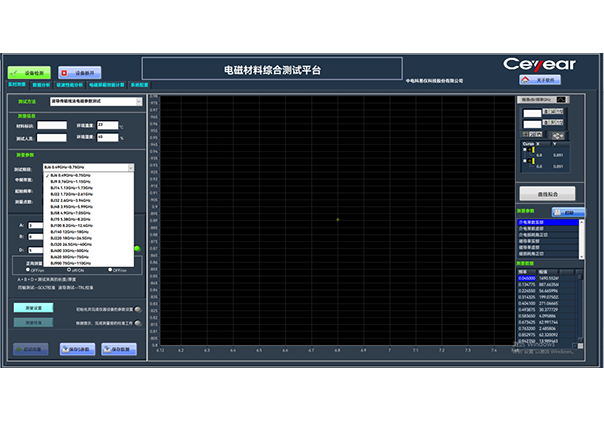

係統軟件
該軟件具備同軸傳輸線法、波導傳輸線法、自由空間法、同軸探頭法等測試方法，可兼容國內外主流測試儀器，設置界麵簡易友好。
測試方法選擇功能
根據選用的測試方法的不同，會進行相應方法的測試參數設置及校準提示。
電磁參數計算功能
根據樣品校準後的S參數計算被測材料的介電常數、磁導率、及電/磁損耗角正切等電磁參數，同時具備非磁性材料測試功能，具備電磁參數反演反射率功能。
電磁參數顯示功能
二維坐標係顯示複介電常數及損耗角正切等參數。通過軟件參數列表選擇不同，數據及圖形顯示區域會進行相應選擇項的數據及圖形顯示。
測量結果分析功能
可選擇並加載多個已測量的數據文件，同時顯示多條測量曲線進行比對。對於不同波段的測量數據，可同時繪製測量曲線，實現材料電磁參數在寬頻帶內的變化情況。
-
-
典型應用
材料電磁參數測試係統頻率範圍覆蓋廣，可廣泛應用於通信、新材料領域等。
技術規範
功能要求及技術指標
同軸空氣線法
波導傳輸線法
同軸探頭法
自由空間法
頻率範圍
0.5GHz~18GHz（N型）
1.0GHz~18GHz（7mm型）
1.13GHz~50GHz
0.1GHz~50GHz
2GHz~500GHz
測試參數
介電常數、磁導率、電/磁損耗角正切；S參數
介電常數、電損耗角正切；S參數
介電常數、磁導率、電/磁損耗角正切、
透波率
工作方式
掃頻
掃頻
掃頻
掃頻
介電常數實部常溫準確度
±5%
±5%
±10%
±8%
被測材料類型
粉體、固體
固體
液體、流體、粉體
固體
材料形狀
環狀
矩形塊狀
/
平板狀
訂貨信息
l 主機
矢量網絡分析儀係列
l 標配
序號
名稱
說明
1
係統測試軟件
控製設備，進行計算、顯示測試結果
2
相關附件
連接電纜、工具等
3
用戶手冊
快速使用入門
l 選件
序號
名稱
說明
1
空氣線（N型/7mm接口型）
同軸傳輸線法測試夾具，其中中心導體易損件可替換，無需匹配
2
N型校準件/7mm校準件
同軸傳輸線法校準件，可進行測試端麵校準
3
波導校準件（含夾具）
波導傳輸線法校準及測試
4
同軸探頭測試套件（2.4mm接口）
同軸探頭、短路校準器
5
其他附件
測試電纜及轉接器等
-
-
