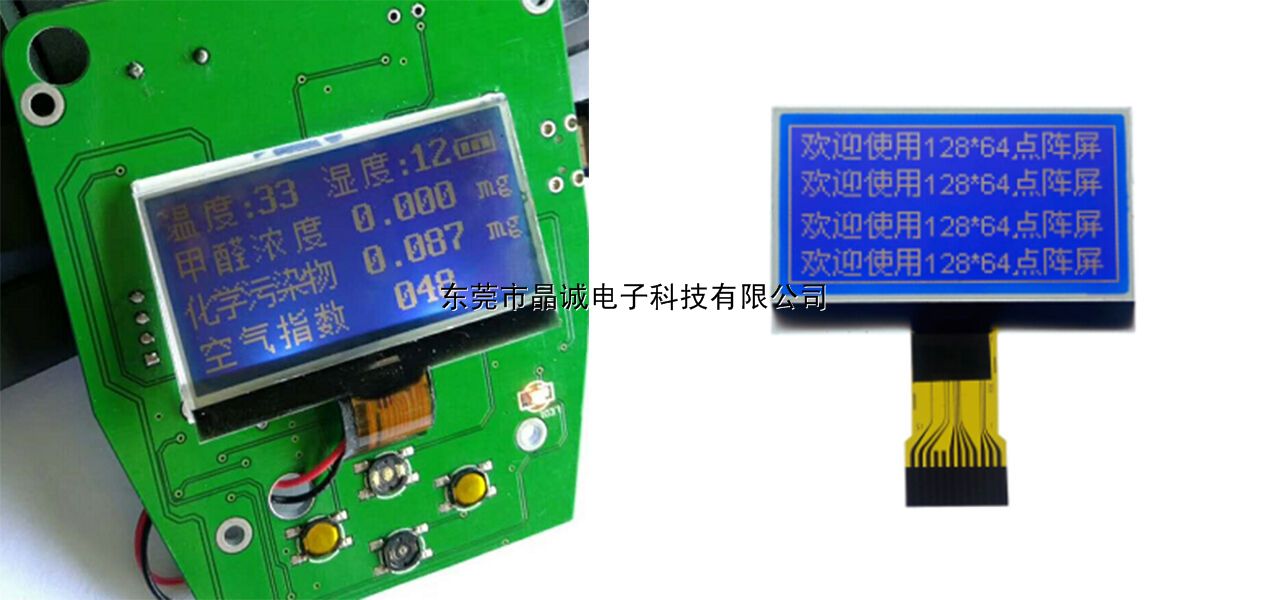

12864點陣液晶顯示模塊（LCM）就是由128*64個液晶顯示點組成的一個128列*64行的陣列。每個顯示點對應一位二進製數，1表示亮，0表示滅。存儲這些點陣信息的RAM稱為顯示數據存儲器。要顯示某個圖形或漢字就是將相應的點陣信息寫入到相應的存儲單元中。

  顯示內容要找到顯示的點在液晶屏上的位置（行和列）與其在存儲器中的地址之間的關係。 由於多數液晶顯示模塊的驅動電路是由一片行驅動器和兩片列驅動器構成，所以12864液晶屏實際上是由左右兩塊獨立的64*64液晶屏拚接而成，每半屏有一個512*8 bits顯示數據RAM。

  左右半屏驅動電路及存儲器分別由片選信號CS1和CS2選擇。（少數廠商為了簡化用戶設計，在模塊中增加譯碼電路，使得128*64液晶屏就是一個整屏，隻需一個片選信號。） 顯示點在64*64液晶屏上的位置由行號（line,0~63）與列號（column,0~63）確定。512*8 bits RAM中某個存儲單元的地址由頁地址（Xpage,0~7）和列地址（Yaddress,0~63）確定。每個存儲單元存儲8個液晶點的顯示信息。
